Vezava Stepper driverjev na arduino

Odgovor Napisal/-a manpower » 11 Sep 2019, 16:00

Pozdrav,

potreboval bi pomoč, posodobil bi svoj CNC na arduino uno tablico ker bom uporabljal tudi laserski modul v Mach 3 pa laser ne duluje tako kot mora.
Zatakne se mi pri povezavi stepper driverjev na arduino.

Shema za arduino
Slika

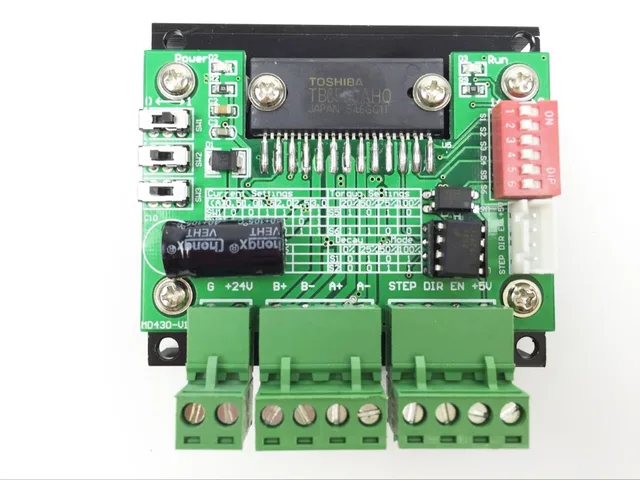

Moj driver
Slika

Tukaj pa nastane problem ki nevem kam vezati kakšno stvar.
Na kateri pin na arduinu vežem STEP, DIR, EN, in +5V

Nikjer na netu ne najdem sam se pa tudi preveč ne spoznam, trenutni krmilnik ima isto označene izhode.

Tukaj je še manual od driverjev,
http://forum.arduino.cc/index.php?actio ... ach=262173

Hvala za pomoč
Bolje biti pameten in zaskrbljen, kot pa neumen in nasmejan!

Uporabniški avatar
miharix
Freak
Prispevkov: 878
Pridružen: 16 Jun 2008, 22:06
Kraj: Kamnik / LJ
Kontakt:

Re: Vezava Stepper driverjev na arduino

Odgovor Napisal/-a miharix » 11 Sep 2019, 18:12

STEP == Step Pulse
DIR == Direction
EN == Enable
+5V == 5V
G == GND

STEP, ter DIR priklopiš od vsake osi(Axis) na ustrezni pin
EN od vseh osi boš očitno rabil priklopi skupaj na skupni isti pin
+5V zvežeš skupaj na sti pin, lahko pa se zgodi da 5V regulator na arduinotu ne bo dovolj močan(Arduino se ne prižge ali pa se med obratovanjem resetira). V tem primeru boš rabil dovolj močan 5V napajalnik za arduino in krmilnike.
Mase vseh vezij(GND/G) poveži skupaj, ali preko kovinskega ohišja ali preko žice(ne pa oboje hkrati)

Ps: Kje si kupil ta stepper driver?
Lp,
M.
