Gradnja Panoptikum Spitfire MK XVIII

Modeli za počasno in sproščeno letenje
Uporabniški avatar
kristjangriljc
Tekmovalec
Prispevkov: 330
Pridružen: 10 Sep 2009, 17:20
Kraj: Kamnik

Odgovor Napisal/-a kristjangriljc » 10 Jul 2010, 11:14

Je že kaj napredka.
S50MX
aggr3ssiv@gmail.com

Uporabniški avatar
klementercon
Profesor
Prispevkov: 1384
Pridružen: 08 Nov 2008, 12:14
Kraj: Sezana Milano
Kontakt:

Odgovor Napisal/-a klementercon » 07 Avg 2010, 13:53

kristjangriljc napisal/-a:Je že kaj napredka.
Po dolgem casu spet mal posraufat :roll:

Vceraj vgradil v model servote in povezave
Dans zlepim skupaj se aleroncke :wink:

Pol pa treba cakat da v HC napovnijo zaloge :cry:
http://karst-eagle-projects.webs.com/
https://www.facebook.com/groups/1070481479650458/

Uporabniški avatar
Offshore
Dr. Modelar
Prispevkov: 4667
Pridružen: 23 Avg 2005, 14:24
Kraj: bogu iza nogu
Kontakt:

Odgovor Napisal/-a Offshore » 16 Dec 2010, 22:44

A je že poletu al si ga napol narjenga prodao??
...

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Odgovor Napisal/-a dejci23 » 13 Sep 2011, 10:08

Zdravo...
Da malce oživim tole temo...
Nisem vedel, da Panoptikum poleg Telstarja prodaja tudi tegale Spirfire-ja. Sem bil pošteno presenečen ob obisku njihove trgovine. No nisem okleval in navabil komplet sestavljanke.
Če ga je kdo že sestavil bi prosil za kak nasvet katero velikost propelerja naj nabavim...gledam namreč za 4-krakimi propelerji. V modelu bo brezkrtačnik s cca 200W moči.
Hvala lepa v naprej in lp,

Dejan

PS: Ko se lotim izdelave objavim jasno tudi kako fotografijo ;)

mzakelj
Profesor
Prispevkov: 1166
Pridružen: 24 Nov 2009, 12:27
Kraj: Godowich

Odgovor Napisal/-a mzakelj » 13 Sep 2011, 10:35

Kje pa majo trgovino, bi tudi jest malo obiskal ?

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Odgovor Napisal/-a dejci23 » 13 Sep 2011, 10:49

mzakelj napisal/-a:Kje pa majo trgovino, bi tudi jest malo obiskal ?
http://www.rckino.com/

PANoptikUM d.o.o.
Medvedova 12
1241 Kamnik

rommel88
Začetnik
Prispevkov: 1
Pridružen: 12 Maj 2012, 20:53

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a rommel88 » 12 Maj 2012, 21:07

Da mal prebudim temo, kak nej povežem servo motor z aleroni ( povezava med žico in servomotorjem)? Če ma kdo kakšno sliko ali pa skico.

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a dejci23 » 29 Maj 2012, 07:25

rommel88 napisal/-a:Da mal prebudim temo, kak nej povežem servo motor z aleroni ( povezava med žico in servomotorjem)? Če ma kdo kakšno sliko ali pa skico.

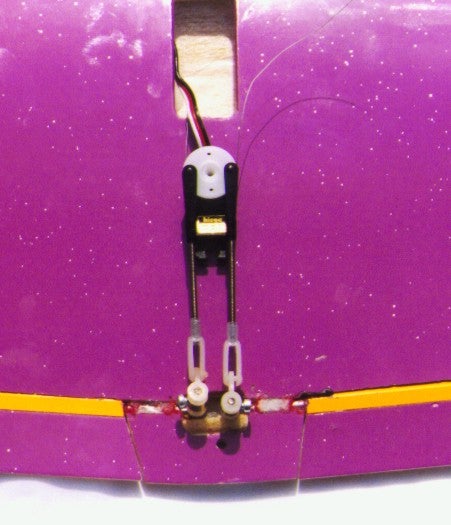

Šele sedaj videl tvoj vprašanje...če ga še nisi rešil....takole je to izvedele kolega na švicarju...upam, da bo v pomoč...

Še ena ideja: Slika

in še ena: Slika
Priponke

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a dejci23 » 31 Maj 2012, 08:02

Hm...med sestavljanjem modela sem naletel na neznanko. Zanima me kam paše kos označen na sliki spodaj...namreč na priloženem načrtu ni označeno kam paše...
Predvidevam da je to zaščita za podvozje med pristajanjem....ampak sem malce skeptičen... ](*,)
Priponke

Uporabniški avatar
manpower
Freak
Prispevkov: 615
Pridružen: 27 Jun 2009, 19:59
Kraj: Okolica KRANJA

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a manpower » 31 Maj 2012, 15:47

Višina, premikajoči se del za višino, lopatica nevem kako naj ti drugače povem, pa glede na tvoje vprašanje se mi postavlja vprašanje si sploh zrv za ta nestabilen hiter model???
Bolje biti pameten in zaskrbljen, kot pa neumen in nasmejan!

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a dejci23 » 31 Maj 2012, 23:13

manpower napisal/-a:Višina, premikajoči se del za višino, lopatica nevem kako naj ti drugače povem
Mogoče tako, da bom razumel namreč se vedno mi ni jasno kam gre...v načrtu ga ni, če si imel v mislih višinsko krmilo potem si se zmotil...glej sliko spodaj
manpower napisal/-a: ... glede na tvoje vprašanje se mi postavlja vprašanje si sploh zrv za ta nestabilen hiter model???
...ni se ti treba obremenjevat z mojo zrelostjo, zastavljeno vprašanje je na mestu in prosim ne žali britanskega ponosa druge svetovne vojne...več o njem si lahko prebereš tukaj Supermarine Spitfire
Priponke
Capture (Custom).JPG
Capture (Custom).JPG (64.24 KiB) Pogledano 5026 krat

Krist
Dr. Modelar
Prispevkov: 6857
Pridružen: 09 Jul 2005, 05:22

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a Krist » 02 Jun 2012, 09:42

dejci23 napisal/-a:Hm...med sestavljanjem modela sem naletel na neznanko. Zanima me kam paše kos označen na sliki spodaj...namreč na priloženem načrtu ni označeno kam paše...
Predvidevam da je to zaščita za podvozje med pristajanjem....ampak sem malce skeptičen... ](*,)
Lahko pride pod krilo, da lažje primeš model pri vzletu.
Lahko pa je tudi šablona za kabino. Glede na njihovo sliko...

Slika
LP Kristjan

This sentence does not have a sense...
http://kads-world.com/KADS_World/Welcome.html

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a dejci23 » 02 Jun 2012, 13:48

Verjetno bo kar tisto prvo....za šablono je malce premala zadeva... ;)

Uporabniški avatar
dejci23
Freak
Prispevkov: 749
Pridružen: 29 Mar 2005, 13:25
Kraj: Ljubljana

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a dejci23 » 31 Jul 2012, 08:57

Evo še izdelek iz moje delavnice...malce bi ga bilo potrebno še "okranclat" s kakimi napisi, načeloma pa je končan.

Še nekaj podatkov o opremi:
- motor nek star Turnigy Inrunner z 2mm osjo, verjetno ga bom menjal
- regulator je 18A - Turnigy
- propeler 6x4, verjetno ga bom nenkal za malce manjšega
- sprejemnik je Hobby King GT-2 2.4Ghz 3Ch (namenjen načeloma za avtomobilčke ampak deluje brez problemov tudi na letalu - zenkrat)
- baterija 3S 1000mA 20C
- teža modela je bila na začetku 460g z vso mašinerijo in 1000mA baterijo. Glede na to, da imam doma baterije manjših kapacitet sem ga moral spredaj dodatno obtežit tako da je končna teža modela z 1000mA baterijo cca 490g, kar je zadovoljivo - zame ;)

Model se od prvotnega načrta razlikuje po:

- načinu vpetja krila - krilo se v originalu pritrdi z elastikami - moje ima na prednjem delu dva zatiča na zadnjem pa se ga privijači
- krilo sem dodatno ojačal z 80g stekleno tkanino v širini 10cm po sredini (zgoraj in spodaj). Stekleno tkanino sem enostavno prelakiral z lakom na vodni osnovi neposredno na balzo. Prvič uporabil to tehniko in bil presenečen nad rezultatom.
- krmilne površine na prednjem krilu so iz pobrušene 5mm balze - v originalu se naj bi se jih izrezalo iz izdelanega krila vendar so se mi zdela preveč krhka.
- pokrov je vpet s pomočjo magnetkov, v originalu mislim, da je z ježki.

Prvi testni let opravljen skoraj brezhibno. Namreč po vzletu je odpadla kabina zaradi uporabe prešibkih magnetov. Sedaj že popravljeno. Popraviti je bilo potrebno tudi CG - dodatno obtežiti prednji del in pa znatno zmanjšati hode krmilnih površin (iz 100% na cca 60%).

V izdelavi je že V2 iz nule - vsi deli bodo izrezani ročno. ;)

Slike so pa narejen na hitro s telefonom - pa brez zamere.
Priponke
IMG_20120731_073700 (Custom).jpg
IMG_20120731_073700 (Custom).jpg (114.5 KiB) Pogledano 4758 krat
IMG_20120731_073713 (Custom).jpg
IMG_20120731_073713 (Custom).jpg (103.42 KiB) Pogledano 4758 krat

Uporabniški avatar
modelarcina
Profesor
Prispevkov: 1028
Pridružen: 18 Jan 2006, 13:30
Kraj: kamnik

Re: Gradnja Panoptikum Spitfire MK XVIII

Odgovor Napisal/-a modelarcina » 07 Okt 2012, 18:47

Lep =D> ,tisti neznani košček sem pa zadnjič videl v kitu od tucanota tako da mislim da je bila pomota pri pakeranju kit-a...


lp Simon
Slika www.revoll.eu
